PBN式ハンドホール PB式ハンドホールハンドホールの加工基礎ブロック

電気工事で使用するコンクリート製品を、自社工場で製造しています。
主力のハンドホールは、大きさ7種類 × 高さ15種類、約105種類のサイズ展開です。

PBN式↓ PB式↓ 基礎ブロック↓

PBN TYPE HANDHOLE

PBN式ハンドホール

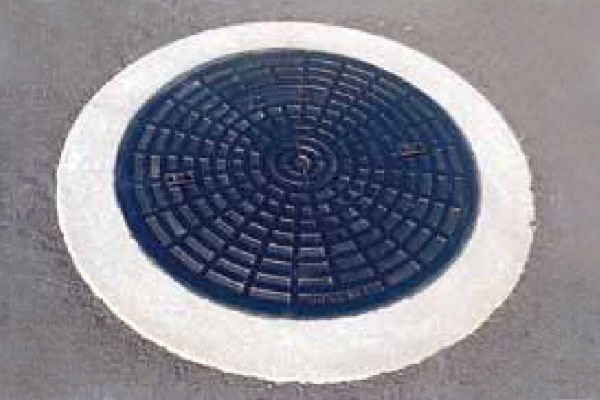

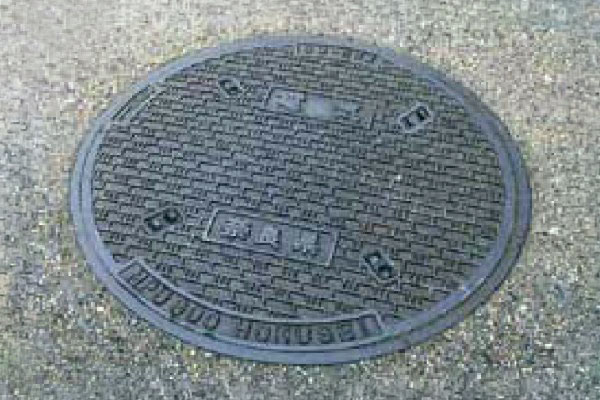

一体成形により現場にて本体組立不要。軽量（当社比40%減）で、高品質・低コストで経済的です。縁コンクリート・CR（キャップリング）が一体化しているので現場打ちコンクリートの必要がなく、設置と同時に道路の開放ができます。

サイズ展開 600□×600・600□×900・900□×600・900□×900

PBN式のCADデータをダウンロード　↓

特長

01継ぎ目がないのでノックアウトが広く、配筋がないため現場での穴あけが容易（あらかじめ穴空け後の納品も可）
02嵩上げリングの使用で、設置状況にあわせて簡単に高さ調整
03設置状況にあわせて軽・中・重荷重用の鉄蓋を選択可能
04水抜穴はネジ式キャップ。外部からの水の侵入を防ぎ、内側に溜まった水も容易に排出

構造

設計基準強度: FC＝33N/mm²
本体設計荷重: T-25（敷地内）
内装金物取付用: インサート（M12-2本）付
吊り金具取付用: インサート4箇所埋め込み
蓋: 角枠、CR蓋共に設置可能

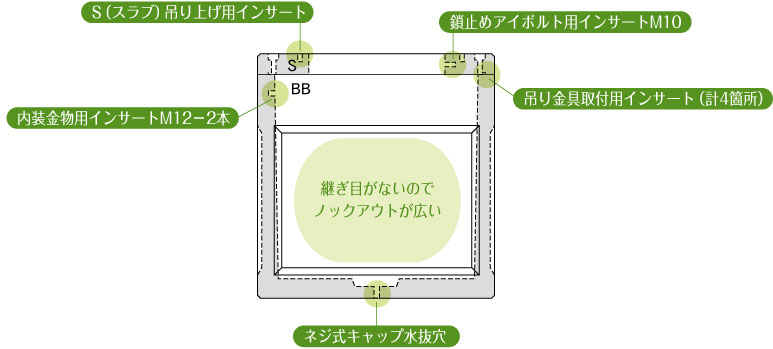

部位名S（スラブ）吊り上げ用インサート・鎖止めアイボルト用インサートM10・吊り金具取付用インサート（計4箇所）・内装金物用インサートM12-2本・ネジ式キャップ水抜穴

PBN式ハンドホールの作業工程

01

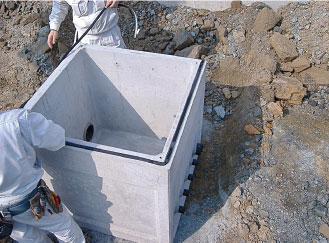

同梱のパッキンを付けます。接着面の油・埃等を拭き取ってください。継目は10cm程度重ね合わせてください。
02

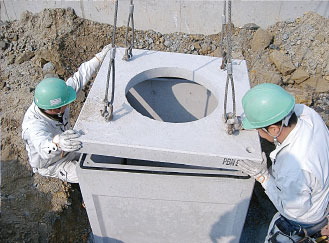

スラブを乗せます。指等を挟まないようにお気を付けください。
03

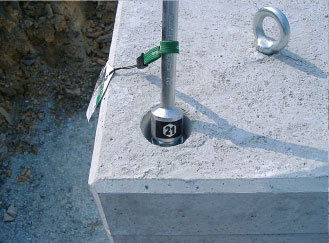

付属のTレンチで下部ブロックとスラブを固定します。

PB TYPE HANDHOLE

PB式ハンドホール

高品質・低コストで経済的です。各部材が分割になっており現場での施工が簡単で、高さ調節も容易。配筋がないため現場での穴あけも容易です。各サイズともに在庫を豊富にご用意しており、すぐにお届けできます。

サイズ展開 600型・800型・900型・1000型・1200型・1500型・2000型の7サイズ

PB式のCADデータをダウンロード　↓

特長

01BB部材（底つき）なしでも組み合わせ可能。管路を底からも取れる
02縁コンクリート・CRが一体化。現場打ちコンクリート不要
03昇降口が壁側にあり、足場金物で安全に昇降（1000・1200・1500・2000サイズ）
04部材同士のつなぎ目が凹凸で、防水材G-5の効果を大いに生かせる。防水ブチルテープ・エポキシパテにも対応
05B3・B4部材からも管路が取れる。厚さ100・120（1500サイズ）で丈夫
06嵩上げリングの使用で、設置状況にあわせて簡単に高さ調整
07設置状況にあわせて軽・中・重荷重用の鉄蓋を選択可能
08水抜穴はネジ式キャップ。外部からの水の侵入を防ぎ、内側に溜まった水も容易に排出

構造

設計基準強度: FC＝33N/mm²
本体設計荷重: T-20・T-25
内装金物取付用: インサート（M12-2本）付
吊り金具取付用: インサート上面4箇所埋め込み
蓋: 角枠、CR蓋共に設置可能

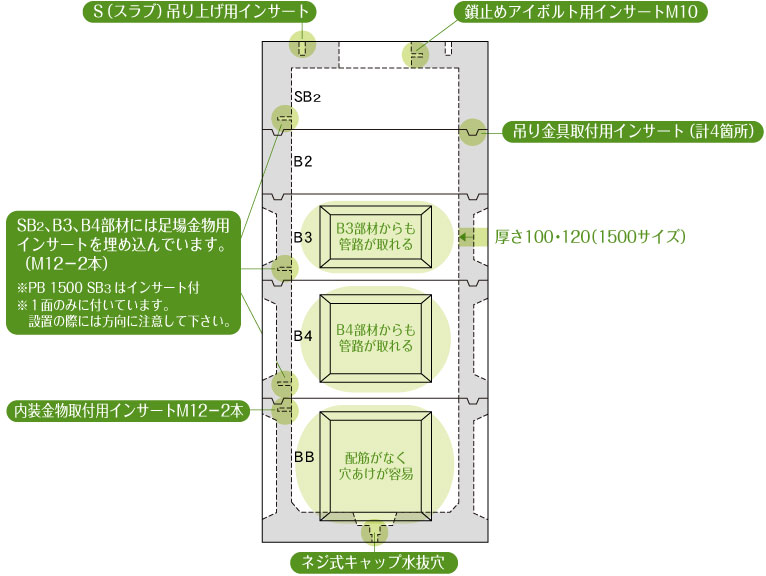

部位名S（スラブ）吊り上げ用インサート・鎖止めアイボルト用インサートM10・吊り金具取付用インサート（計4箇所）・足場金物用インサートM12-2本（SB2・B3・B4部材）・内装金物取付用インサートM12-2本・ネジ式キャップ水抜穴　※PB1500 SB3はインサート付。1面のみに付いていますので、設置の際は方向にご注意ください。

PB式ハンドホールの作業工程

01

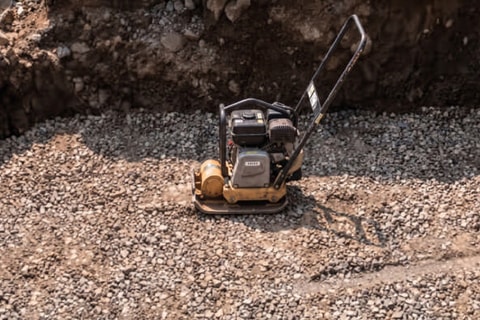

掘削、砂利地業
02

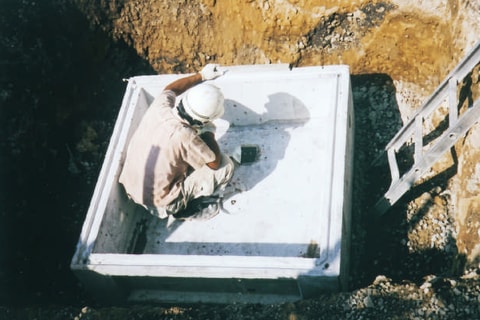

吊り金具をつけてBB部材（底つき）を4点吊りで据付けレベル測定をしてください。BB部材凹部のゴミ等をきれいに除去してください。
03

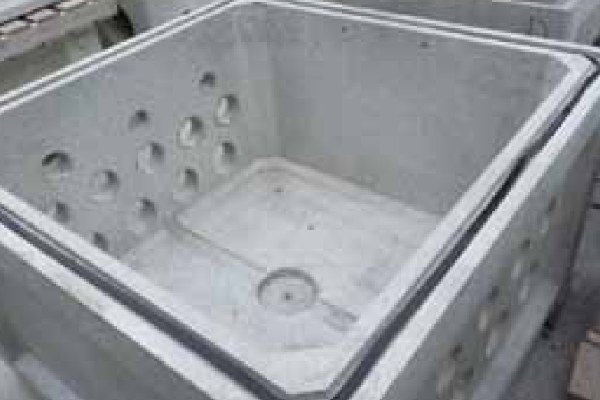

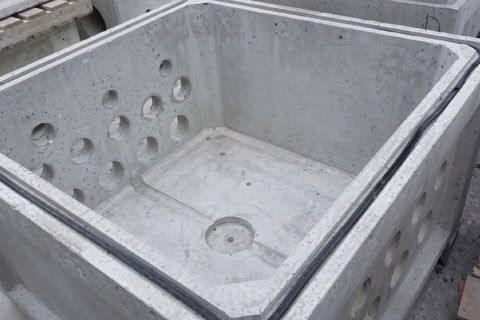

同梱のパッキンを付けます。接着面の油・埃等を拭き取ってください。継目は10cm程度重ね合わせてください。
04

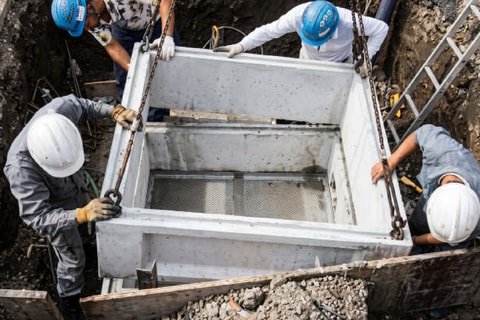

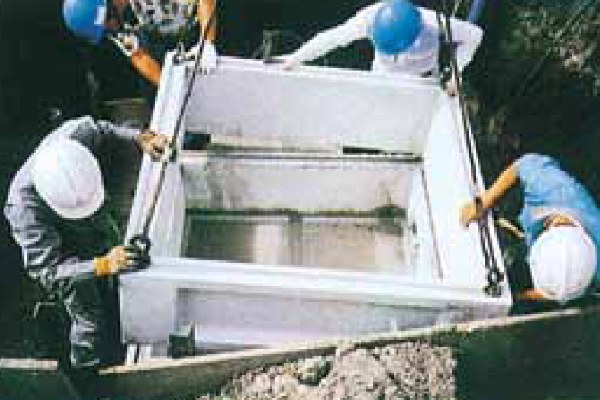

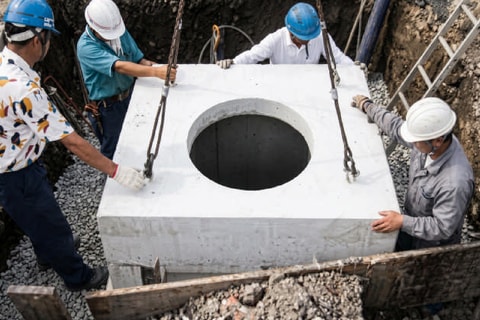

次の部材を4点吊りで施工してください。
05

最後にS・SBを施工してください。
06

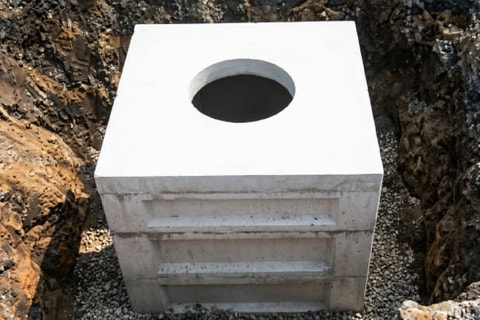

組立状況

PROCESSING

ハンドホールの加工について

各種コネクタの取付実績があります。ハンドホールへのコネクタ取付・孔加工は、ぜひ当社へご相談ください。

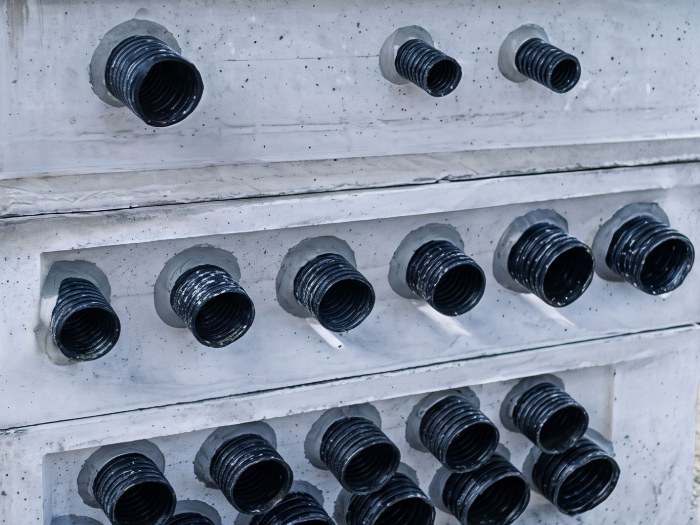

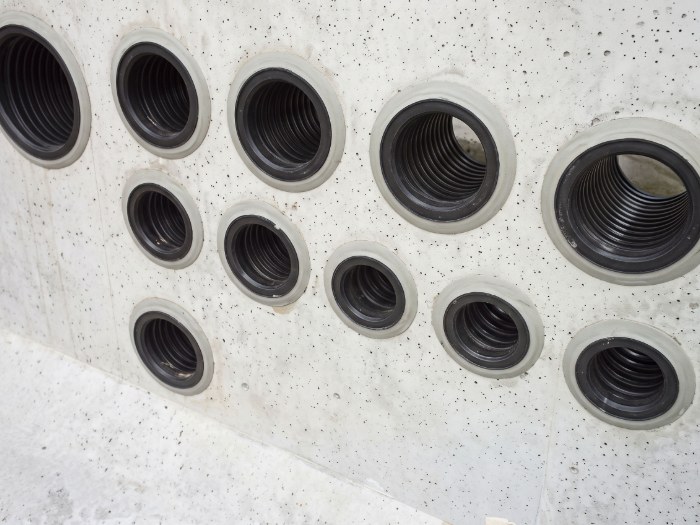

ハンドホールコネクタの取付ハンドホールコネクタは防水性能が大事。確かな取付技術で安心してご使用いただけます。

内側まできれいな仕上げ内側もきれいに仕上げます。多様な加工もご相談ください。

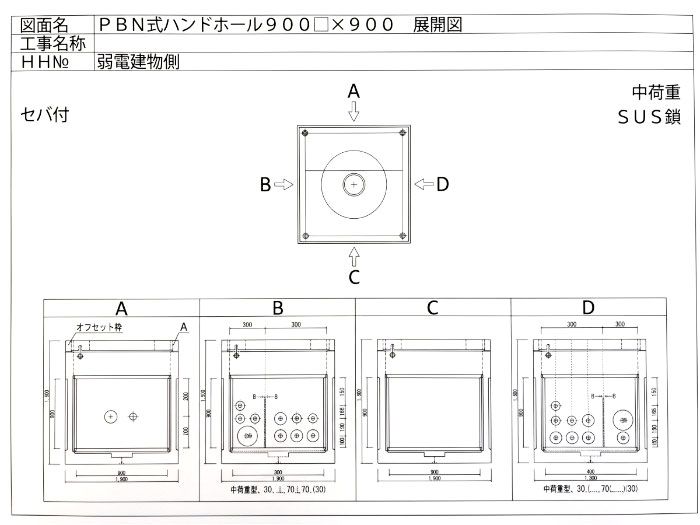

孔加工図面もお任せください手書き図面も製図いたします。

FOUNDATION BLOCK

基礎ブロック

コンクリート基礎を製品化しました。現場製作の場所・手間が省け、廃材等を減らすことが可能です。

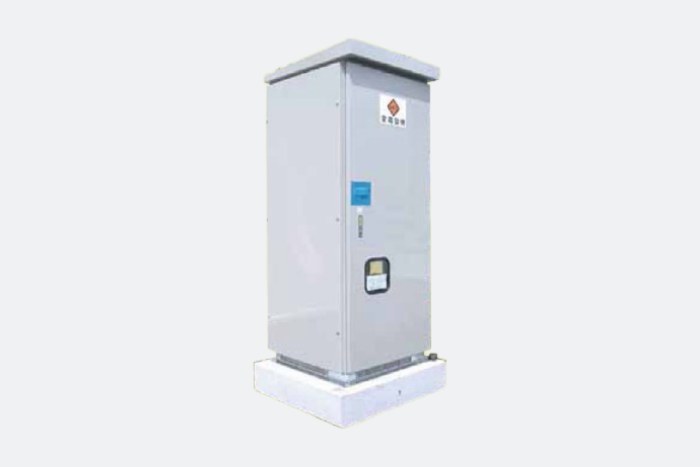

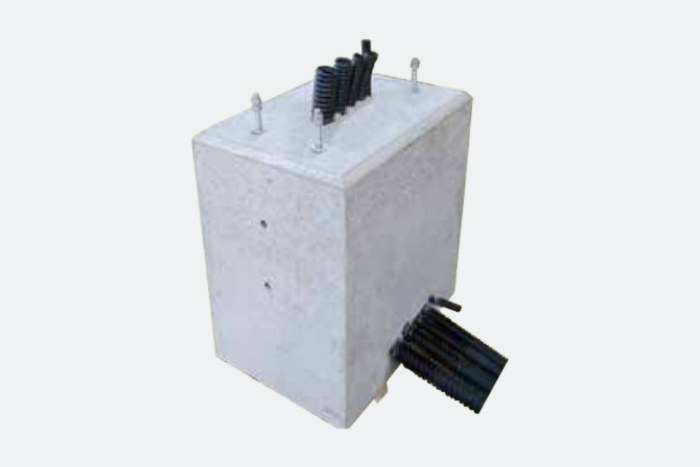

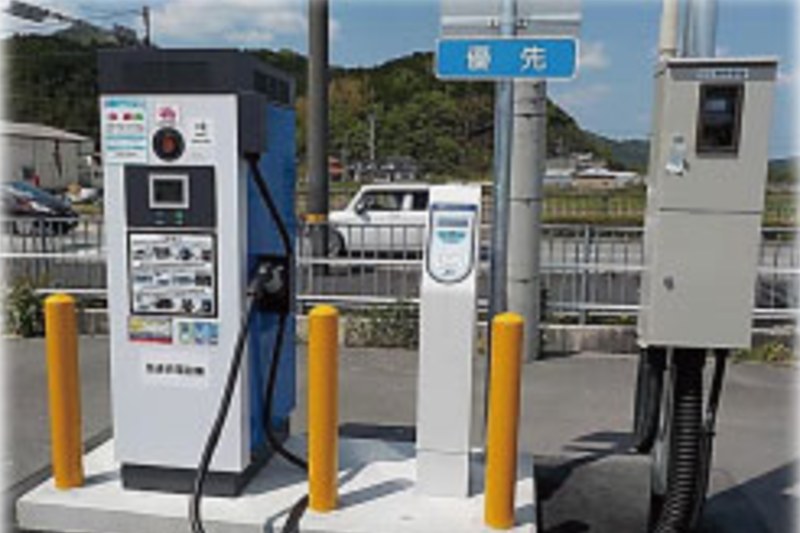

照明柱用基礎ブロックのほか、特注基礎ブロック、EV急速充電器基礎を製作しています。

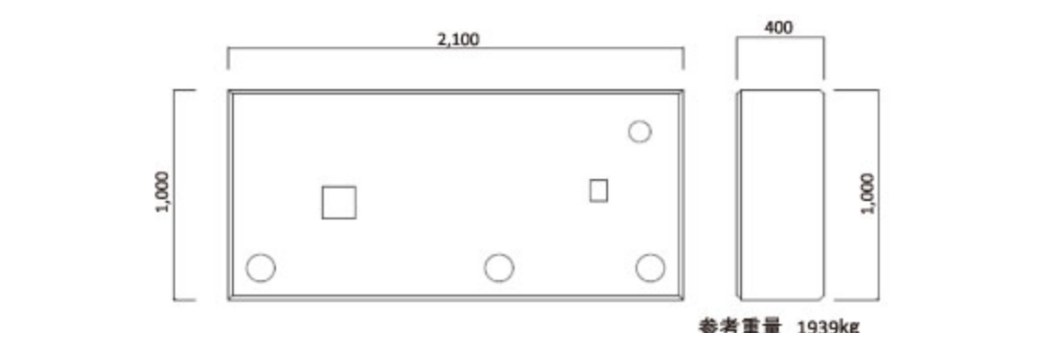

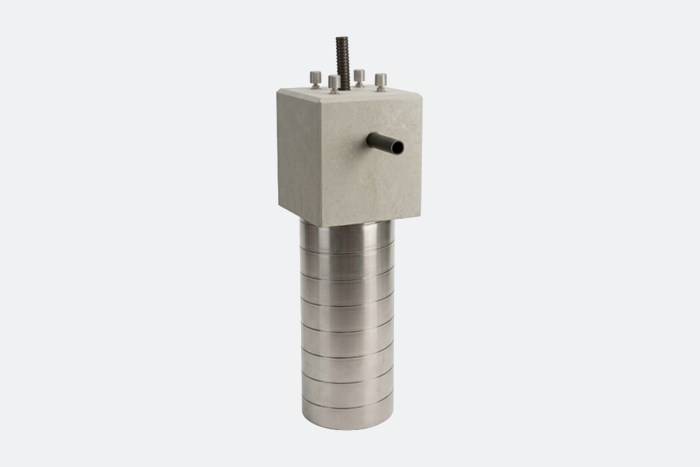

照明柱用基礎ブロック　↓ 特注基礎ブロック　↓ EV急速充電器基礎　↓

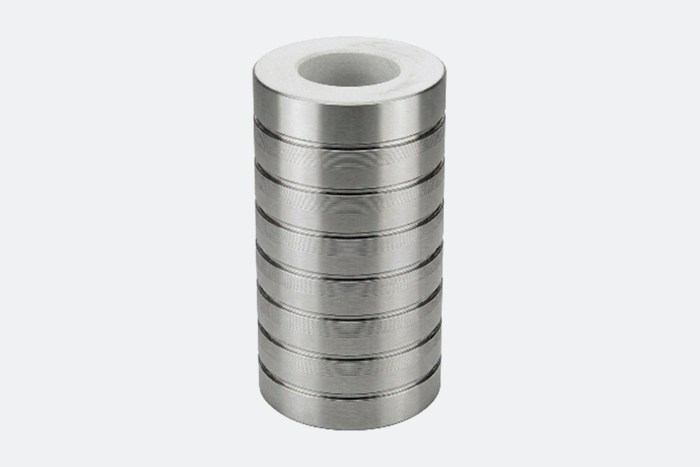

照明柱用基礎ブロック

現場打ちから2次製品にシフトチェンジ。ハンドホールとの組み合わせで、トータルコストを削減します。

特長

01工場生産で高品質
02現場での型枠製作・コンクリート打設・脱型の手間が省けるので低コスト
03現場での型枠廃材が出ないので、環境にもやさしい
04インサート式の吊金具なので、吊鉄筋を切る手間が省ける

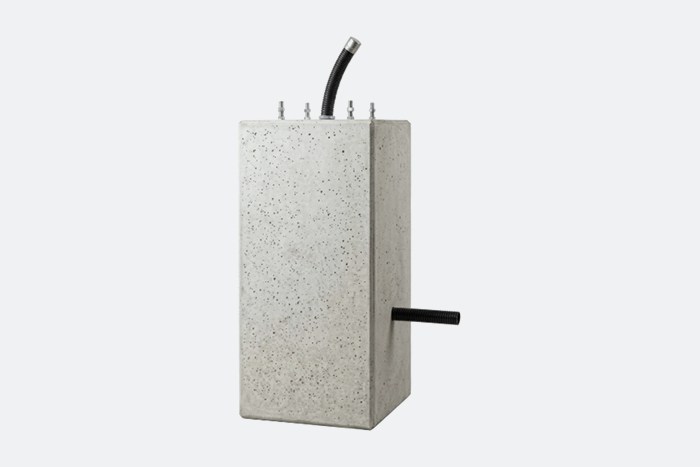

05アンカー・パイプ埋込タイプも製作可能（受注生産）

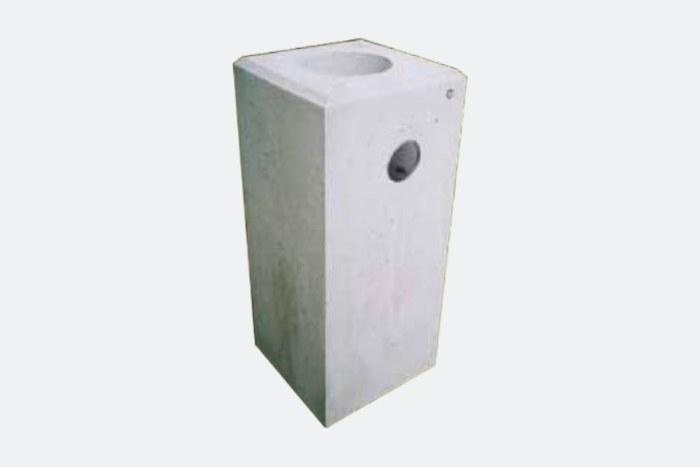

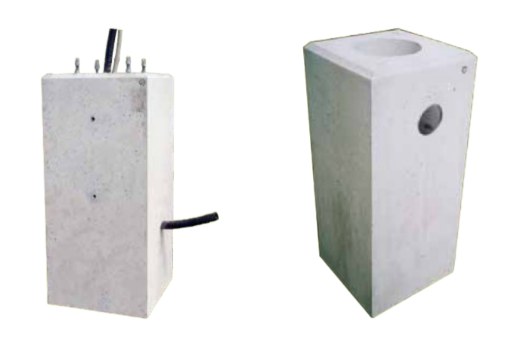

06配管用穴加工も可能
07官公庁にも納入実績あり
08吊り用インサートは400□・500□・600□は2点吊り、800□・1000□は4点吊り

※和歌山県産品登録 R04-415

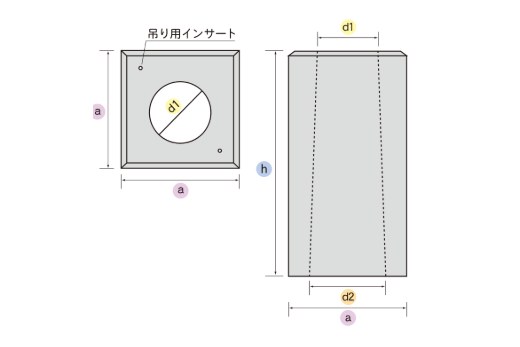

製品寸法（mm）・参考重量（kg） a：外寸　h：高さ　d1：上部穴径　d2：下部穴径

a × h	d1	d2	参考重量（kg）
400□
400□×400H	230	230	114
400□×500H	230	230	142
400□×600H	230	230	171
400□×700H	230	230	199
400□×800H	230	277	210
400□×900H	230	282	234
400□×1000H	230	288	257
400□×1100H	230	294	279
400□×1200H	230	300	301
500□
500□×500H	270	270	231
500□×600H	270	270	278
500□×700H	270	270	324
500□×800H	270	320	349
500□×900H	270	326	389
500□×1000H	270	333	422
500□×1100H	270	357	467
500□×1200H	270	364	505
500□×1300H	270	371	542
500□×1400H	270	378	579
500□×1500H	270	386	614
500□×1600H	270	393	649
600□
600□×600H	300	338	403
600□×700H	300	344	468
600□×800H	300	350	532
600□×900H	300	356	595
600□×1000H	300	363	657
600□×1100H	300	369	718
600□×1200H	300	375	778
600□×1300H	300	381	838
600□×1400H	300	387	896
600□×1500H	300	394	954
600□×1600H	300	400	1011
800□※受注生産品
800□×800H	500	595	776
800□×900H	500	607	851
800□×1000H	500	619	944
800□×1100H	500	631	1024
800□×1200H	500	643	1102
800□×1300H	500	654	1175
800□×1400H	500	666	1247
800□×1500H	500	678	1316
800□×1600H	500	690	1381
1000□※受注生産品
1000□×1000H	500	619	1808
1000□×1100H	500	631	1975
1000□×1200H	500	643	2138
1000□×1300H	500	654	2299
1000□×1400H	500	666	2457
1000□×1500H	500	678	2612
1000□×1600H	500	690	2764
